貼片電容是最常使用的被動元器件之一。因?yàn)橘N片鋁電解電容和貼片鉭電容的本體表面都有標示，因此提問題的人應該說的是片式疊層陶瓷電容器，也就是MLCC，雖然行業叫法不同但是本質都是一樣的，也由于行業習慣，片式疊層陶瓷電容器我們用貼片電容來取代。
貼片電容的命名，國內和國外的產家有一些區別但所包含的參數是一樣的
貼片電容的命名所包含的參數：
1、貼片電容的尺寸（0201 0402 0603 0805 1206 1210 1808 1812 2220 2225
2、貼片電容的材質（COG X7R Y5V Z5U RH SH
3、要求達到精度（±0.1PF±0.25PF±0.5PF 5% 10%、20%）
4、電壓 4V 6.3V 10V 16V 25V 50V 100V 250V 500V 1000V 2000V 3000V
5、容量 0PF-100UF
6、端頭的要求 N表示三層電極
7、包裝的要求 T表示編帶包裝，P表示散包裝）
第一部分：名稱，用字母表示，電容器用C
第二部分：資料，用字母表示。
第三部分：分類，一般用數字表示，個別用字母表示。
第四部分：序號，用數字表示。
用字母表示產品的資料：A-鉭電解、B-聚苯乙烯等非極性薄膜、C-高頻陶瓷、D-鋁電解、E-其它資料電解、G-合金電解、H-復合介質、I-玻璃釉、J-金屬化紙、L-滌綸等極性有機薄膜、N-鈮電解、O-玻璃膜、Q-漆膜、T-低頻陶瓷、V-云母紙、Y-云母、Z-紙介
貼片電容的識別：
貼片電容識別可以按這兩種指標：1、大小;2、耐壓值(V)。
數學計數法：標值104，容量就是：10X10000pf=0.1uf.如果標值473，即為47X1000pf=0.047uf。(后面的4、3，都表示10的多少次方)。又如：332=33X100pf=3300pf。
電容器耐壓的標注有一種是采用一個數字和一個字母組合而成。數字表示10的冪指數，字母表示數值，單位是V(伏)。
字母： A B C D E F G H J K Z
耐壓值： 1.0 1.25 1.6 2.0 2.5 3.15 4.0 5.0 6.3 8.0 9.0

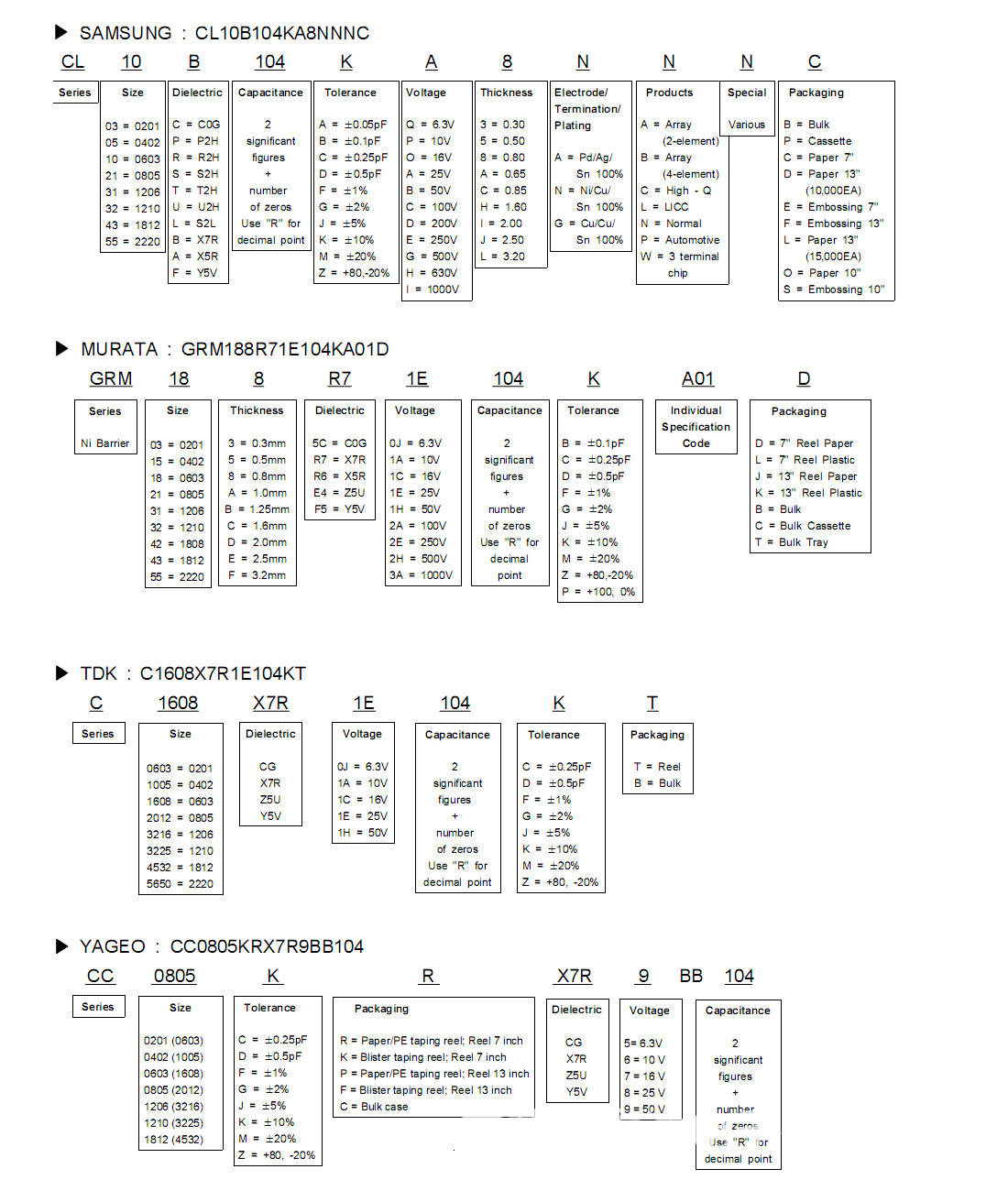

貼片電容的命名： 各大貼片電容品牌廠商命名規則：
0805CG102J500NT
0805指該貼片電容的尺寸大小，這是用英寸來表示的08表示長度是0.08英寸（換算成mm=0.08*25.40=1.96mm05表示寬度為0.05英寸（換算成mm=0.05*25.40=1.225mm
CG表示生產電容要求用的材質，
102指電容容量，前面兩位是有效數字、后面的2表示有多少個零102=10102也就是=1000PF
J要求電容的容量值達到誤差精度為5%,介質資料和誤差精度是配對的
500要求電容承受的耐壓為50V同樣500前面兩位是有效數字，后面是指有多少個零。
N指端頭材料，現在一般的端頭都是指三層電極（銀/銅層）鎳、錫
T指包裝方式，T表示編帶包裝，B表示塑料盒散包裝
