MLCC產品種類及規格介紹
瀏覽次數：2179
|
發布日期：2020-11-24
依照【溫度】特性分類 : 電容值隨溫度變化情形，可分為 COG(NPO)、X7R、Z5U、Y5V 等。
COG為EIA標準，其表示溫度從 -55°C到125°C電容值變化(以25°C之電容值為基準)，COG為 +/- 30ppm/°C 。
NPO為COG一般常用之稱乎，N為「負(negative)」，P表「正(positive)」，O表「零」，表示此電容器在使用溫度范圍中, 其電容變化量很小幾乎為零。
X7R : 表示-55°C(X)～125°C(7)其容量變化(以25°C為基準)必須 ±15%(R) 以?xún)?nèi)。
COG為EIA標準，其表示溫度從 -55°C到125°C電容值變化(以25°C之電容值為基準)，COG為 +/- 30ppm/°C 。
NPO為COG一般常用之稱乎，N為「負(negative)」，P表「正(positive)」，O表「零」，表示此電容器在使用溫度范圍中, 其電容變化量很小幾乎為零。
X7R : 表示-55°C(X)～125°C(7)其容量變化(以25°C為基準)必須 ±15%(R) 以?xún)?nèi)。
Y5V : 表示-30°C(Y) ～到 85°C(5) 其容量變化(以25°C為基準)必須在+22～82%(V)以?xún)?nèi)。

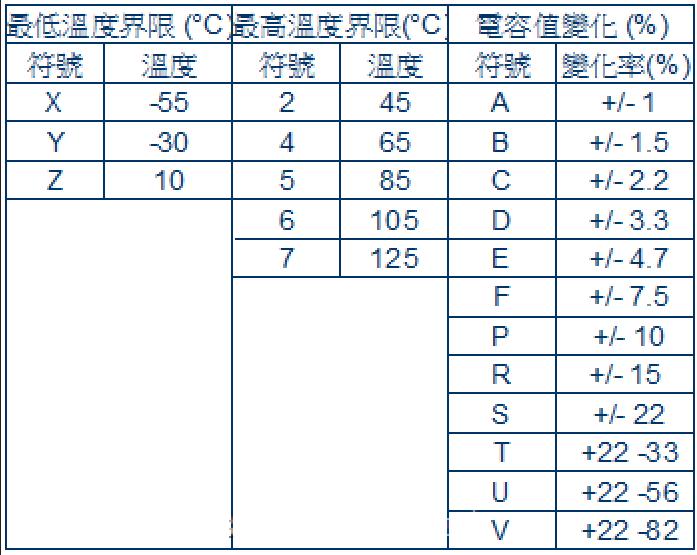

以下是MLCC的溫度特性代表符號，僅供參考：
MLCC容值
依照MLCC產品【尺寸】的大小分類 : 0402 ; 0603 ; 0805 ; 1206 等。

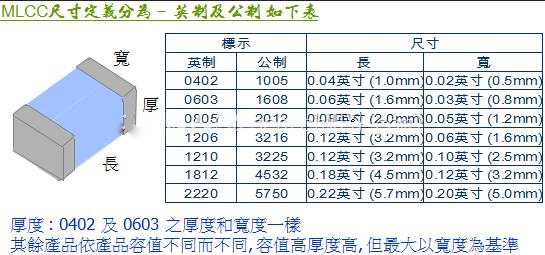

MLCC尺寸大小定義
依照【電容量】來區分: 如 10 PF, 100P, 1nF, 1 μF, 10 μF 等。
依照【工作電壓】區分: 如 10V, 16V, 25V, 50V, 100V, 200V, 500V, 1KV, 2KV, 3KV。同一系列的產品， 其工作電壓越高，則其介電層厚度就必須越厚， 相對的其電容值也就較低。
例如：Y5V/0603/100nF產品 其工作電壓可達25v(堆疊層數:約20 層, 介電層厚:12 μm)；Y5V/0603/1μF產品 其工作電壓只有10v(堆疊層數: 約76層, 介電層厚:7 μm) 。
依照【容值允差】區分 :如 ±0.1pF(B值)、±0.25pF(C值)、±0.5pF(D值)、±1%(F值)、±2%(G值)、±5% (J值)、±10%(K值)、±20%(M值)、 -20%～+80%(Z值)。
所以，一個完整的 MLCC 產品在規格描述上至少必須包括以上的全部特性。
例如 ：< NPO/0603/100PF/J/50V>
表示此產品的規格為 : NPO材質、0603尺寸、100PF容值、容值允差為±5%、耐壓為50V。
